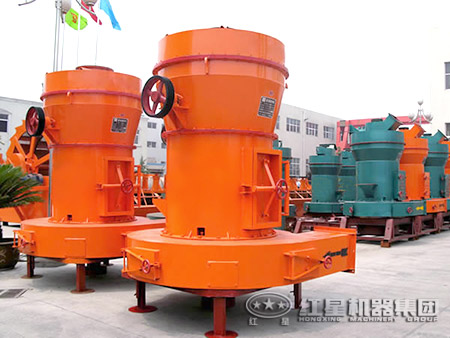

高岭土雷蒙磨主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。它吸收了国外先进的粉磨加工技术，根据流体力学的原理，设计出来的雷蒙磨。解决了我国对于细粉加工方面的难题，在国内外磨粉机市场都深受好评。除了用于加工高岭土之外，还可以加工石灰石、方解石、钾长石、云石、大理石、滑石等莫氏硬度不大于7级，湿度在6%以下的非金属矿石。
1.自动化程度高
高岭土雷蒙磨粉机电气系统采用集中控制，使用简单方便，在作业过程中可以实现自动化生产。
2.结构合理
机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
3.工作寿命长
高岭土雷蒙磨粉机部件采用优质材质，耐磨件采用高性能耐磨材料，整机耐磨性能高，运行可靠，工作寿命长。

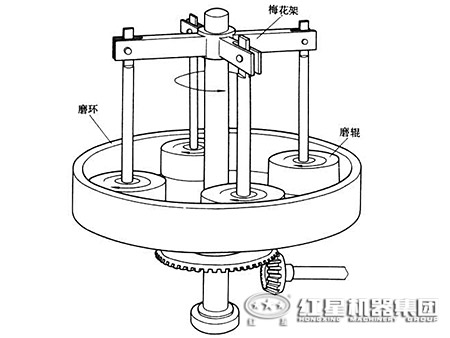

大块状原材料破碎到所需的进料粒度后，由斗式提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到高岭土雷蒙磨粉机主机的磨室内，进入到磨室内的物料被铲刀铲起进入磨辊与磨环之间被研碎、鼓风机将空气从分流盘吹入研磨室，把粉碎粉末送到分析室、经过由调速电机通过传动装置带动旋转的分析叶轮的分选，大颗粒物料落回磨室、重新研磨、合格的细粉末随气流进入成品旋风集粉器，与空气分离后，从卸料口排出为成品。
|
型号 参数 |
4525 | 4119 |
|
进料粒度 （mm） |
≤30 | ≤25 |
|
成品粒度 （mm） |
0.125-0.044 | 0.125-0.044 |
|
不同物料细度班产 （t） |
16-176 | 8-78 |
|
中心轴转速 （r/min） |
82 | 105 |
|
磨环直径 （mm） |
1770 | 1400 |
|
磨辊直径 （mm） |
450 | 410 |
|
磨辊高度 （mm） |
250 | 190 |
| 主机电机 | Y315m-4-132 | Y280s-4-75 |
| 风机电机 | Y315m-4-132 | Y250m-4-75 |
| 分析器电机 | Y160m-4-18.5 | YCT200-4B-7.5 |
