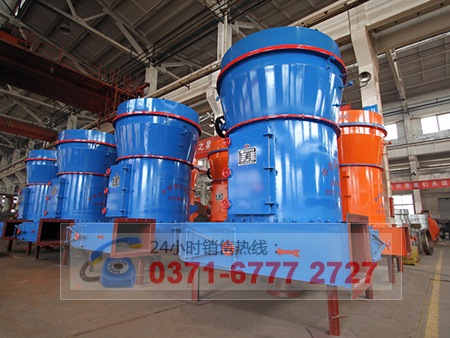

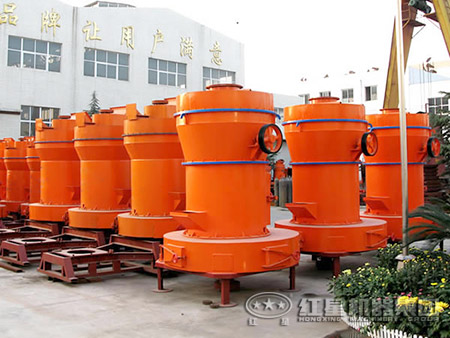

石英石雷蒙磨粉机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。立体结构，占地面积小，系统性强，从原材料的粗加工到输送到制粉及最后的包装，可自成一个独立的生产体系。石英是一种物理性质和化学性质十分稳定的矿产资源。石英石雷蒙磨粉机是加工石英石的适宜磨粉设备，成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
1、石英石雷蒙磨粉机运行现场还未安装时，应妥善保管，外露表面须涂上防锈油脂、并避免日晒雨淋，以防机体生锈进水，要建立保养制度。
2、厂房和基础应根据石英石雷蒙磨粉机安装基础图尺寸应有足够的高度和安装位置，石英石雷蒙磨粉机基础应采用高标水泥并须埋有钢筋方能浇基础，并予埋穿线管或电缆沟。水泥基础浇好后，必须有15天的保养期。
3、应配有2～3吨起吊工具，供雷石英石雷蒙磨粉机装维修用。

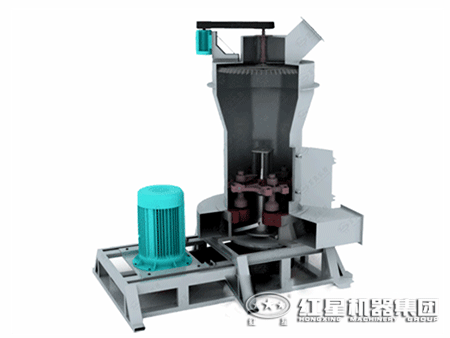

将大块状原材料破碎到所需的进料粒度后，由斗式提升机将物料输送到储料仓，然后由电磁振动给料机均匀地送到石英石雷蒙磨粉机主机的磨室内，进入到磨室内的物料被铲刀铲起进入磨辊与磨环之间被研碎、鼓风机将空气从分流盘吹入研磨室，把粉碎粉末送到分析室、经过由调速电机通过传动装置带动旋转的分析叶轮的分选，大颗粒物料落回磨室、重新研磨、合格的细粉末随气流进入成品旋风集粉器，与空气分离后，从卸料口排出为成品。石英石雷蒙磨粉机工作过程中，铲刀系统起到了非常重要的作用。其位于磨辊下端，铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间，形成垫料层，该料层受磨辊旋转产生向外的挤压力将物料碾碎，由此达到制粉目的。
|
型号 参数 |
4525 | 4119 |
|
进料粒度 （mm） |
≤30 | ≤25 |
|
成品粒度 （mm） |
0.125-0.044 | 0.125-0.044 |
|
不同物料细度班产 （t） |
16-176 | 8-78 |
|
中心轴转速 （r/min） |
82 | 105 |
|
磨环直径 （mm） |
1770 | 1400 |
|
磨辊直径 （mm） |
450 | 410 |
|
磨辊高度 （mm） |
250 | 190 |
| 主机电机 | Y315m-4-132 | Y280s-4-75 |
| 风机电机 | Y315m-4-132 | Y250m-4-75 |
| 分析器电机 | Y160m-4-18.5 | YCT200-4B-7.5 |
