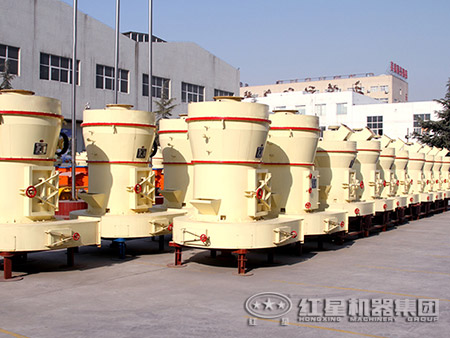

粘土雷蒙磨粉机立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。是我公司技术工程师在多年的研究工业磨粉机的基础上，吸取了德日先进的细度分级技术研制而成。产量能耗达到国家标准，居国内外先进水平。粘土是含沙粒很少、有黏性的土壤，水分不容易从中通过才具有较好的可塑性。所以粘土雷蒙磨粉机是加工粘土的适宜磨粉设备。
1. 粘土雷蒙磨粉机与其他老式磨粉设备相比，通筛率可高达99%。
2. 粘土雷蒙磨粉机主机传动装置采用密闭齿轮箱和带轮，传动平稳，运转可靠。
3. 粘土雷蒙磨粉机重要部件采用优质铸件及型材制造，工艺精细，保证了整套设备的耐用性。
4. 电气系统采用集中控制，选型先进合理，自动化程度高。

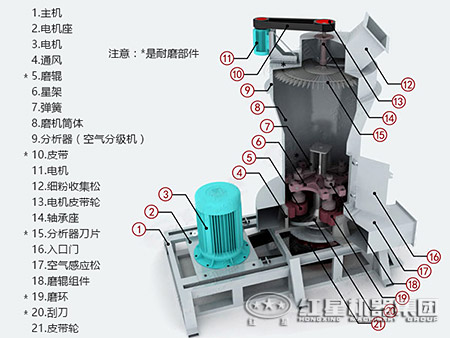

物料粉碎到所需粒度后，由提升机将物料送至储料斗，再经电磁振动给料机将料均匀连续的送入粘土雷蒙磨粉机主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即为成品。在粘土雷蒙磨粉机磨室内因被磨物料中有一定的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证设备在负压状态下工作，所增加的气流量通过余风管排入除尘器，被净化后排入大气。
|
型号 参数 |
4525 | 4119 |
|
进料粒度 （mm） |
≤30 | ≤25 |
|
成品粒度 （mm） |
0.125-0.044 | 0.125-0.044 |
|
不同物料细度班产 （t） |
16-176 | 8-78 |
|
中心轴转速 （r/min） |
82 | 105 |
|
磨环直径 （mm） |
1770 | 1400 |
|
磨辊直径 （mm） |
450 | 410 |
|
磨辊高度 （mm） |
250 | 190 |
| 主机电机 | Y315m-4-132 | Y280s-4-75 |
| 风机电机 | Y315m-4-132 | Y250m-4-75 |
| 分析器电机 | Y160m-4-18.5 | YCT200-4B-7.5 |
